Overview
장비 개요
SExpert는 소형 링형 부품과 씰 부품의 자동 공급, 비전 검사 및 선별에 적합합니다. 샘플에 따라 상면, 하면, 내외측, 치수 및 표면 결함 검사 모듈을 구성할 수 있습니다.
Inspection
검사 가능 항목
Samples & Layout
샘플 이미지와 레이아웃 참고
소형 O-링과 고무 씰의 외관, 치수 및 표면 결함 검사용 장비입니다.
샘플 이미지
6
샘플 이미지

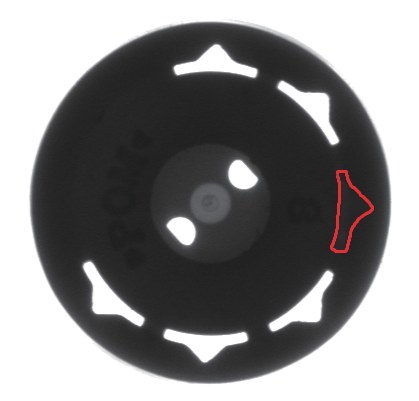

결함 샘플
샘플 이미지
파손 샘플
샘플 이미지

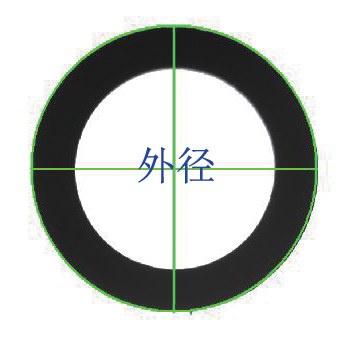

외경 샘플
샘플 이미지
변형 샘플
샘플 이미지
막힘 샘플
샘플 이미지
버 샘플
레이아웃 참고
3
치수 / 레이아웃

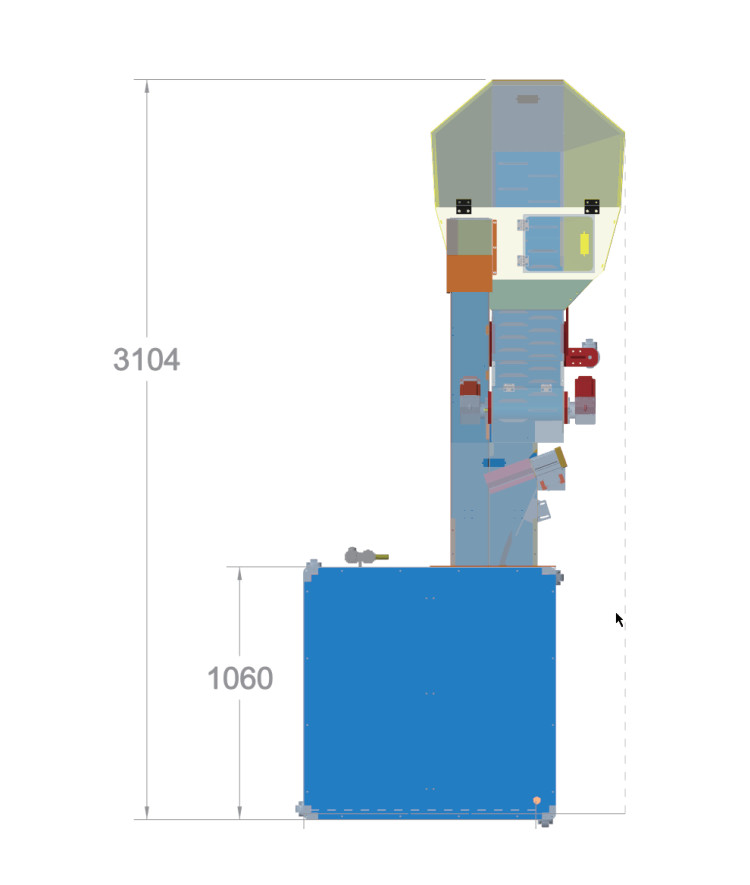

상면도
치수 / 레이아웃

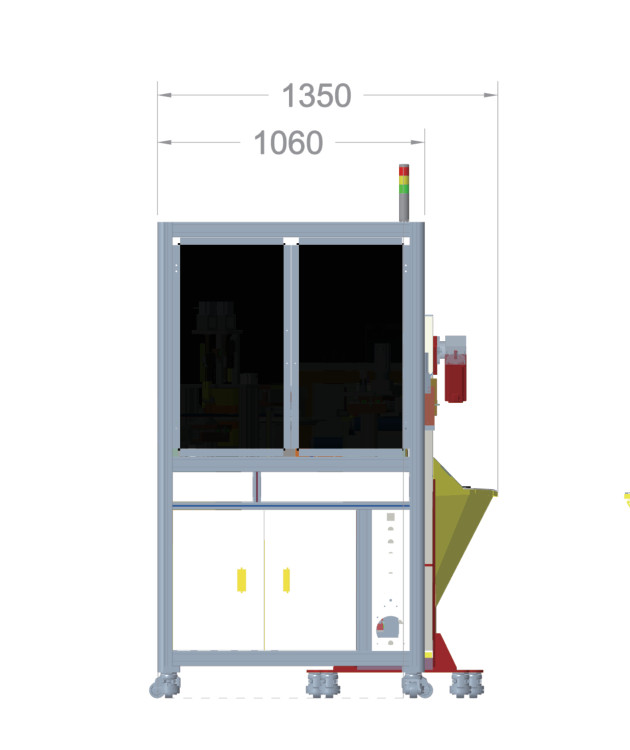

정면도
치수 / 레이아웃

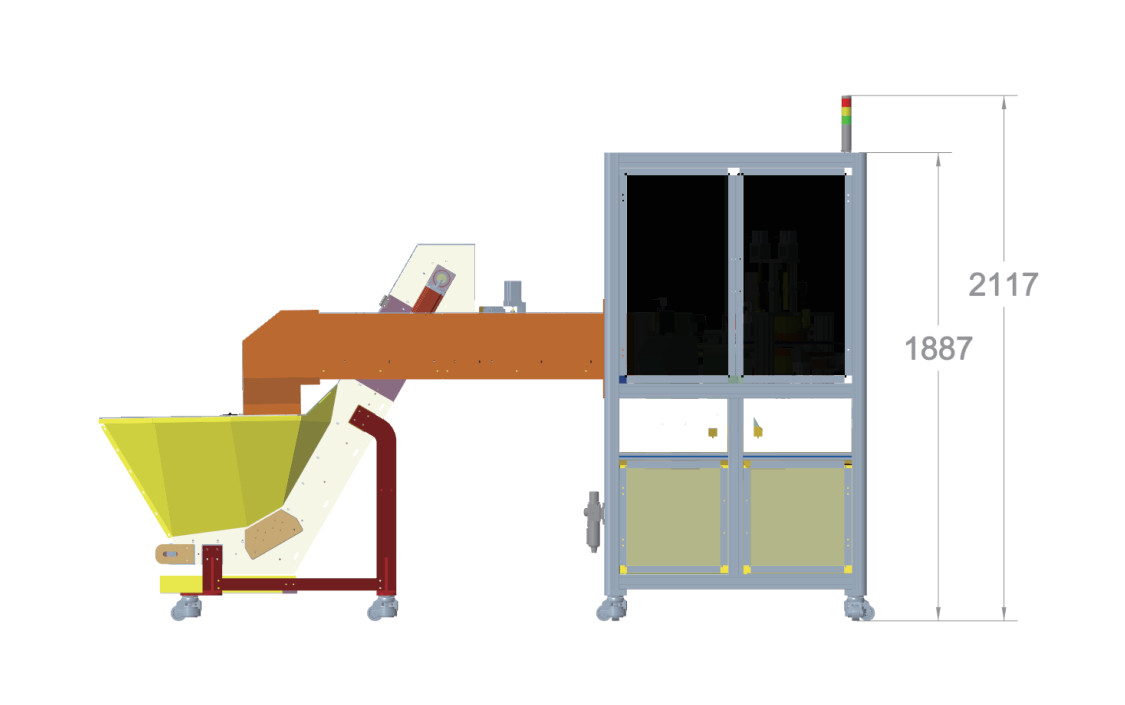

측면도
Fit
적합한 장면
- 소형 O-링, 씰, 가스켓
- 다품종 배치 전수 검사
- 상하면 외관, 치수 및 동심도 병행 검사
Boundary
구성 경계
- 측면 또는 전주면 균열은 360 구조 우선 검토
- 최종 속도는 샘플, 공급 및 배출 방식 기준으로 확인
Input
준비 권장 자료
- 제품 사진과 크기 범위
- 양품 / 불량 샘플
- 버, 노치, 막힘 판정 기준
Features
장비 특징
- 소형 및 다품종 고무 씰 검사에 적합
- 상하면 카메라, 높이 카메라 및 전용 조명을 조합 가능
- 결함 샘플 모델링과 검사 규칙 조정을 지원
- 불량 배출, 선별, 통계 및 포장 모듈과 연동 가능
Options
선택 모듈
- 상하면 표면 결함 검사
- 내외측 결함 검사
- AI 알고리즘
- 높이 카메라
- 포장기
- 360도 스테이션
Reference Specs
참고 사양
| 장비 구조 | 단일 턴테이블 / 600 mm |
|---|---|
| 카메라 구성 | 1-4대 카메라 |
| 참고 직경 | 6-50 mm |
| 참고 두께 | 1-10 mm |
| 참고 속도 | 약 600 pcs/min |
| 장비 크기 | 1060×1060×1889 mm |
최종 구성, 속도 및 검사 정확도는 샘플, 결함 기준 및 생산 속도에 따라 확인해야 합니다.
Next Step
맞춤 솔루션 받기
제품 사진, 크기 범위, 소재, 결함 샘플, 생산량 목표 및 상하차 방식을 보내주시면 장비 구성 전 검사 가능성을 평가할 수 있습니다.
자료 보내기
