Overview
장비 개요
MExpert는 중형 O-링, 이형 링 및 씰 부품 검사를 커버합니다. 턴테이블 구조에 다중 카메라, 조명 및 치수 측정 모듈을 확장할 수 있습니다.
Inspection
검사 가능 항목
Samples & Layout
샘플 이미지와 레이아웃 참고
중형 씰 부품의 치수 측정, 결함 검사 및 안정적인 선별을 위한 장비입니다.
샘플 이미지
8
샘플 이미지

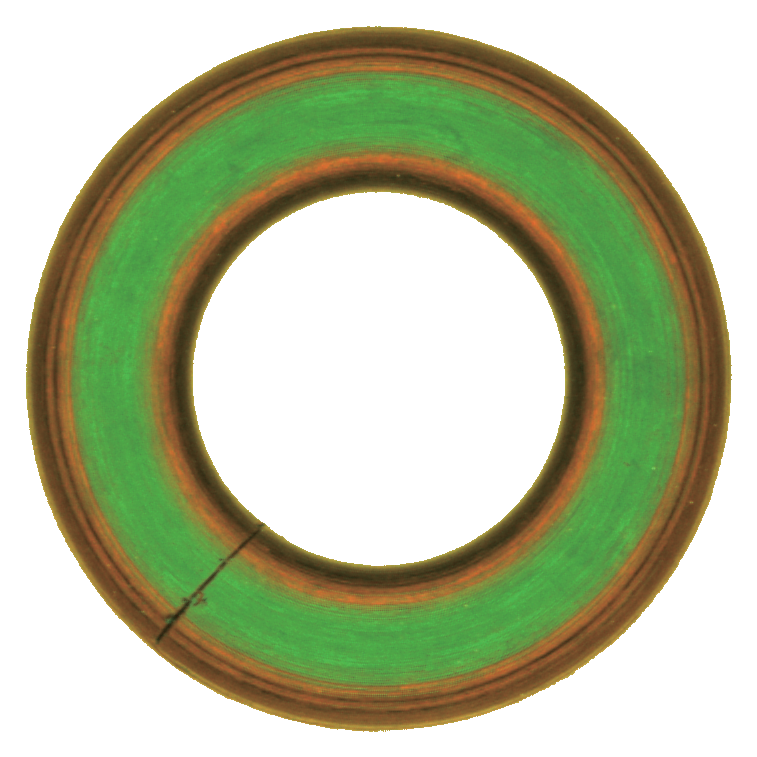

표면 결함 위치
샘플 이미지

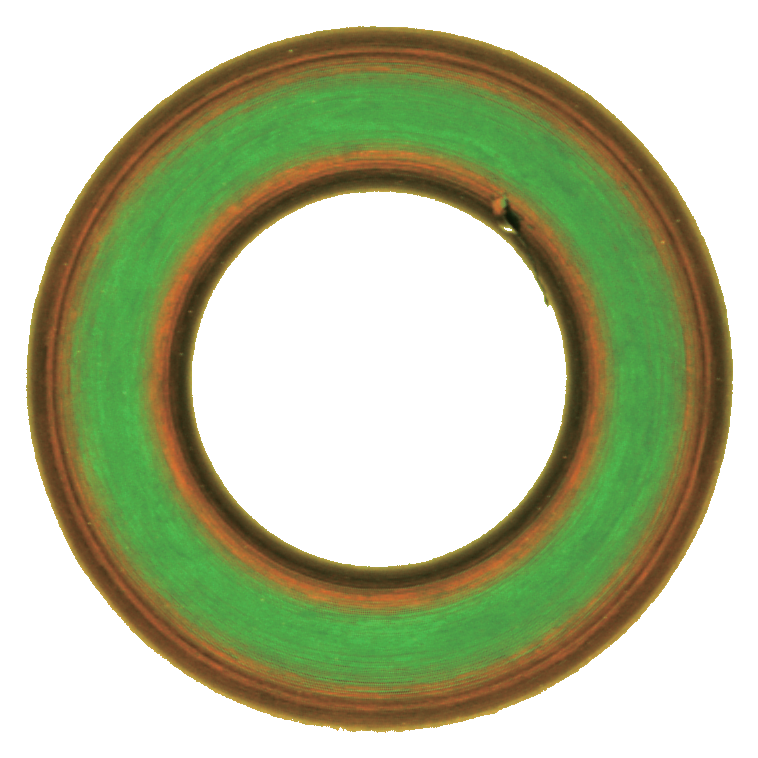

가장자리 결함 위치
샘플 이미지

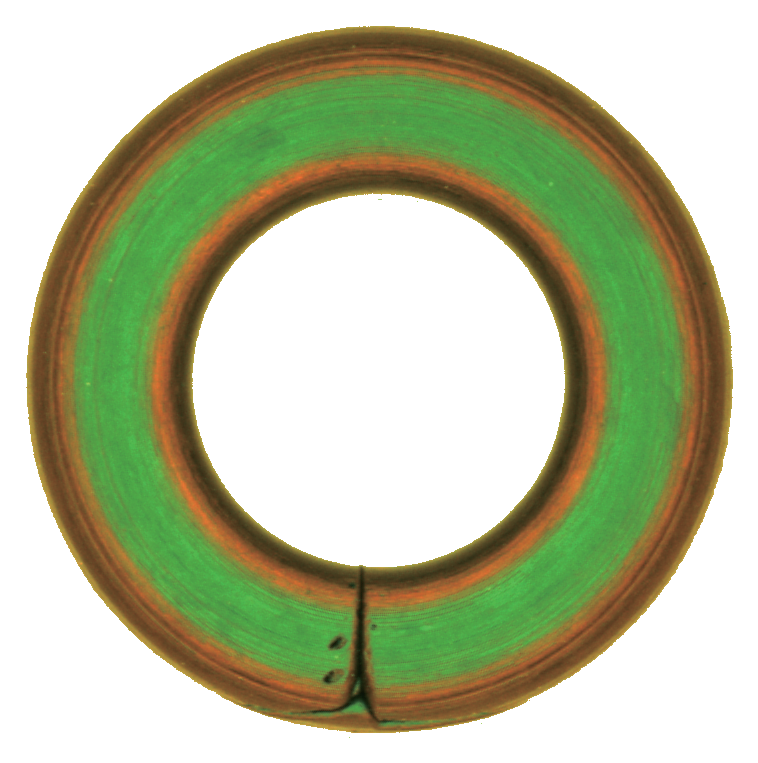

검사 샘플 비교
샘플 이미지
파손 샘플
샘플 이미지

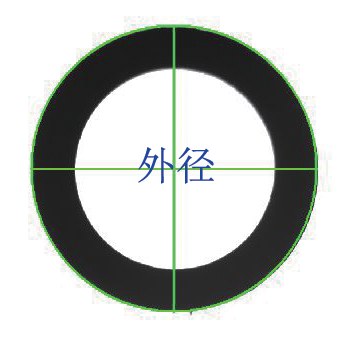

외경 샘플
샘플 이미지
변형 샘플
샘플 이미지
막힘 샘플
샘플 이미지
버 샘플
레이아웃 참고
3
치수 / 레이아웃

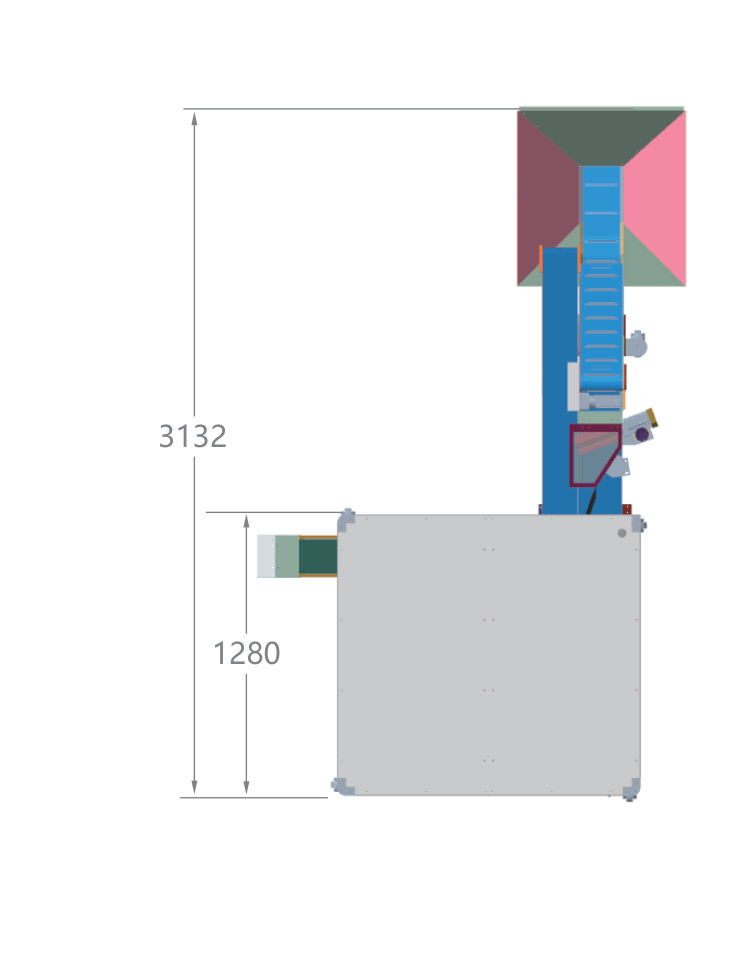

상면도
치수 / 레이아웃

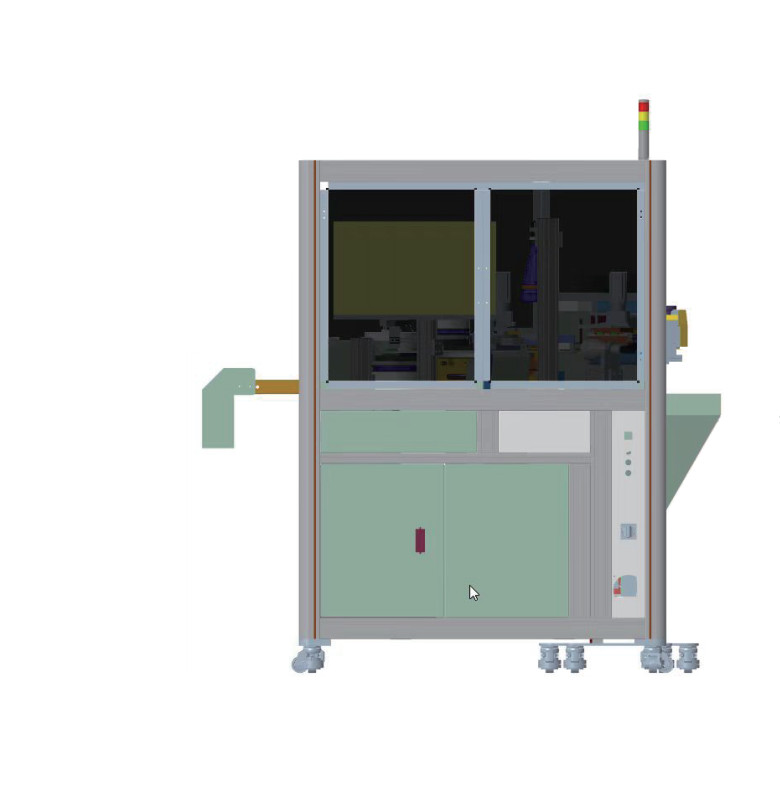

정면도
치수 / 레이아웃

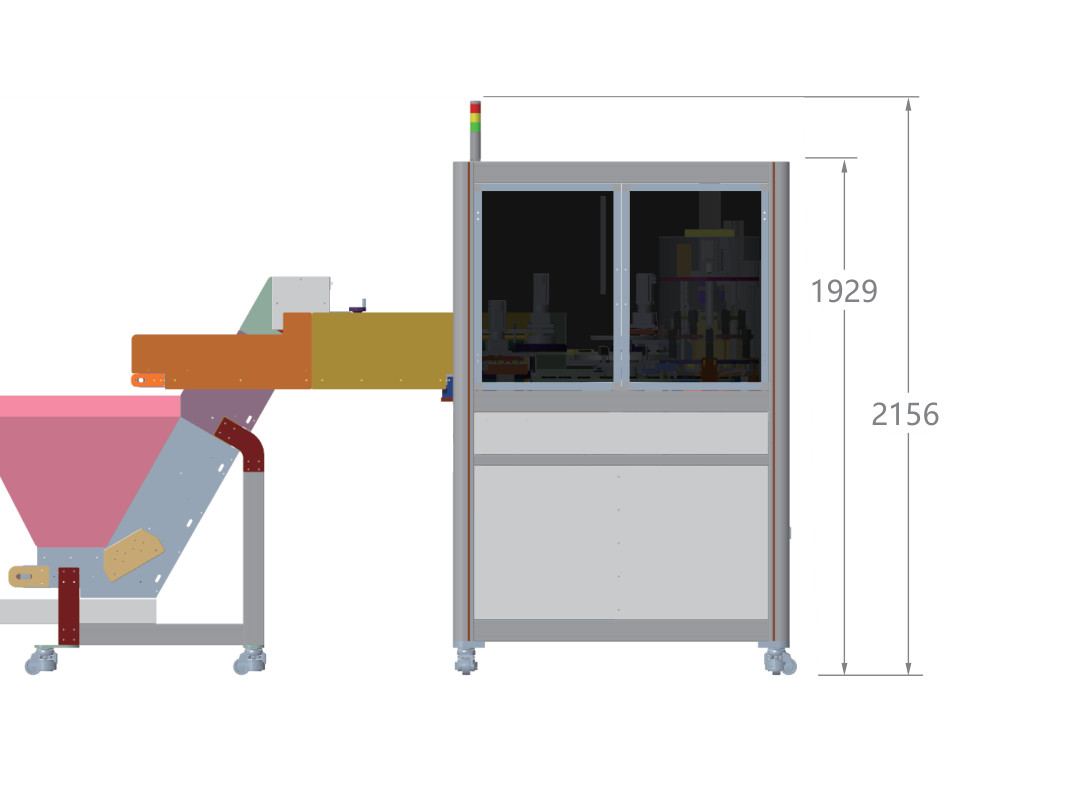

측면도
Fit
적합한 장면
- 중형 O-링, 이형 링, 씰
- 치수 측정과 결함 인식 병행
- 고무, 자동차, 공압 부품 배치 검사
Boundary
구성 경계
- 대형 또는 중량 제품은 DExpert 우선 검토
- 복잡한 측면 결함은 360 솔루션 결합 필요
Input
준비 권장 자료
- 크기 범위와 두께 요구
- 표면 결함 샘플
- 생산 속도와 분류 수량 요구
Features
장비 특징
- 중형 제품의 안정적인 대량 검사에 적합
- 치수 측정과 결함 인식을 병행 지원
- 여러 면과 가장자리 영역 검사용 다중 카메라 구성 가능
- 고무, 자동차, 공압 등 부품 검사에 적합
Options
선택 모듈
- 치수 측정
- 두께 검사
- 내외측 결함 검사
- AI 알고리즘
- 자동 선별
- 리포트 통계
Reference Specs
참고 사양
| 장비 구조 | 단일 턴테이블 / 800 mm |
|---|---|
| 카메라 구성 | 표준 3대 카메라 |
| 참고 직경 | 6-50 mm / 10-80 mm |
| 참고 두께 | 1-6 mm |
| 참고 속도 | 약 600 pcs/min |
| 장비 크기 | 1400×1280×1929 mm |
최종 구성, 속도 및 검사 정확도는 샘플, 결함 기준 및 생산 속도에 따라 확인해야 합니다.
Next Step
맞춤 솔루션 받기
제품 사진, 크기 범위, 소재, 결함 샘플, 생산량 목표 및 상하차 방식을 보내주시면 장비 구성 전 검사 가능성을 평가할 수 있습니다.
