Overview
장비 개요
DExpert360은 대형 제품의 360도 원주 검사용 장비입니다. 균열, 측면 결함, 변형 및 전체 둘레 외관 일관성이 중요한 경우에 적합합니다.
Inspection
검사 가능 항목
Samples & Layout
샘플 이미지와 레이아웃 참고
대형 제품의 전체 둘레 비전 검사에 적합하며 다중 카메라와 다공정 구조를 확장할 수 있습니다.
샘플 이미지
8
샘플 이미지

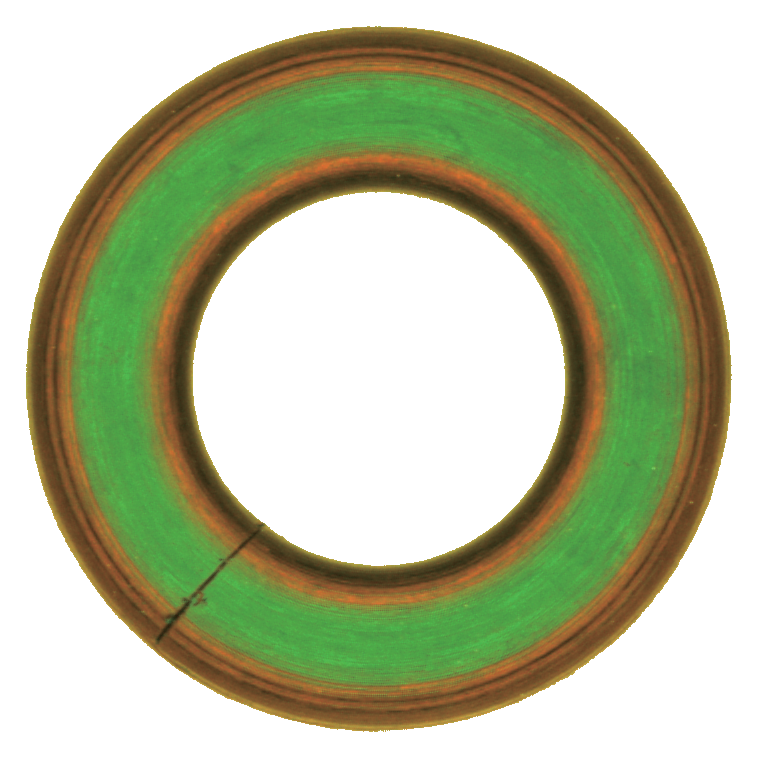

상면 샘플
샘플 이미지

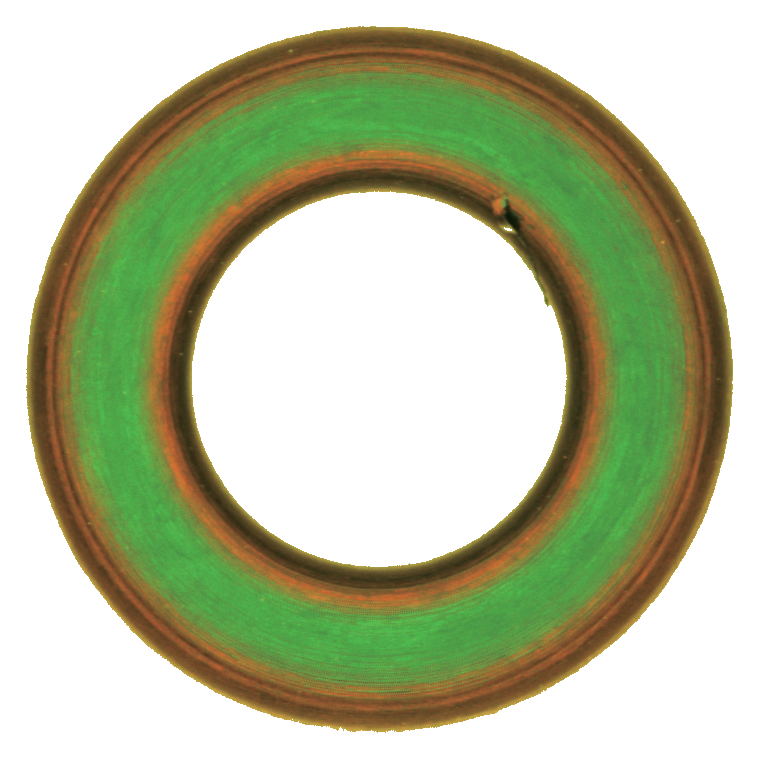

하면 샘플
샘플 이미지

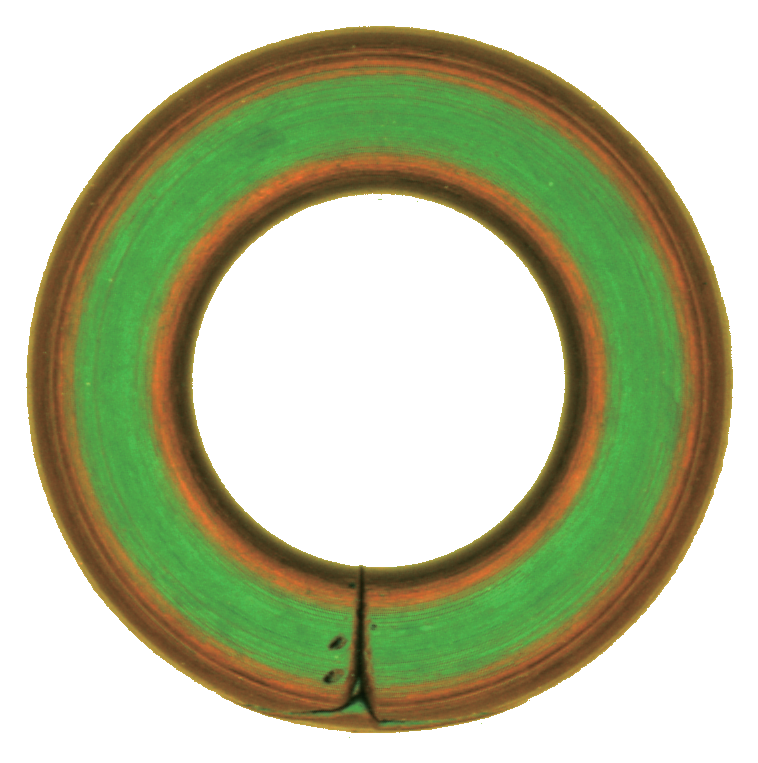

원주 결함 샘플
샘플 이미지

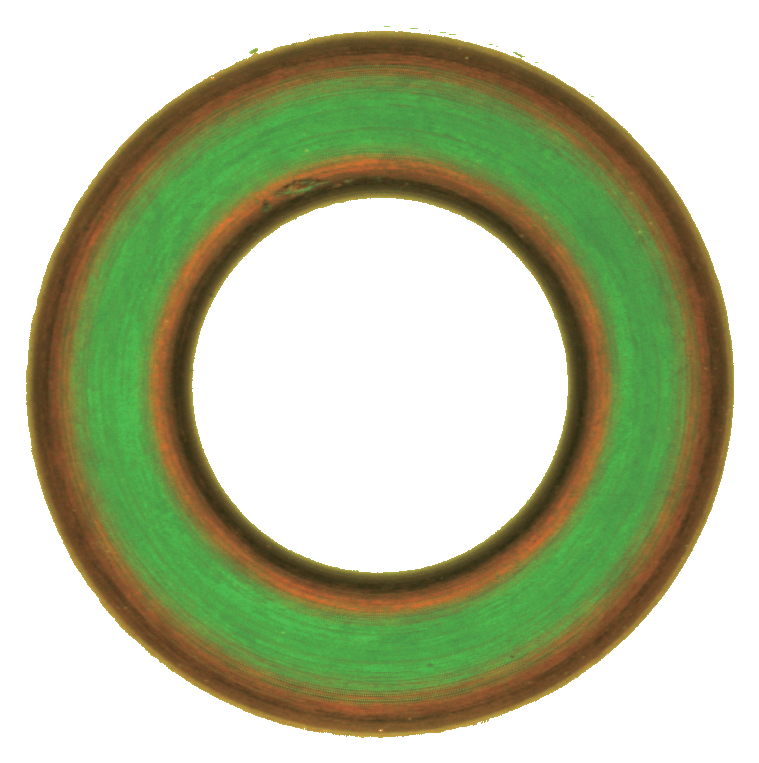

가장자리 결함 샘플
샘플 이미지

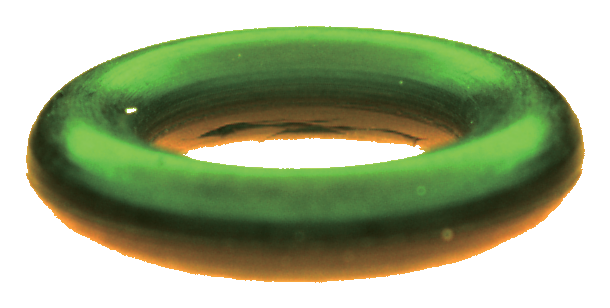

측면 프로파일 1
샘플 이미지

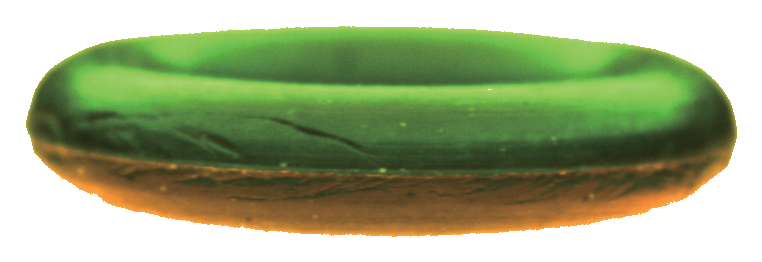

측면 프로파일 2
샘플 이미지

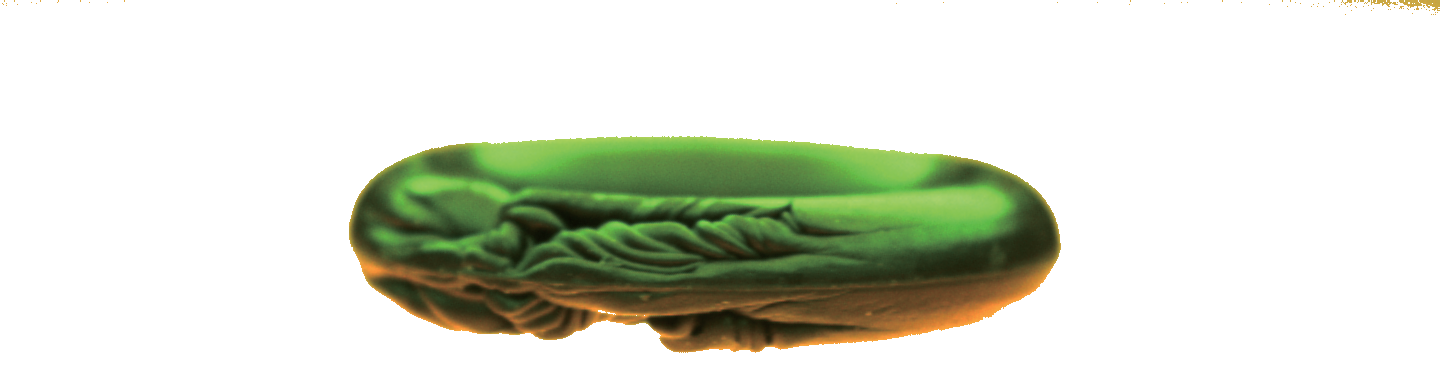

측면 결함 1
샘플 이미지

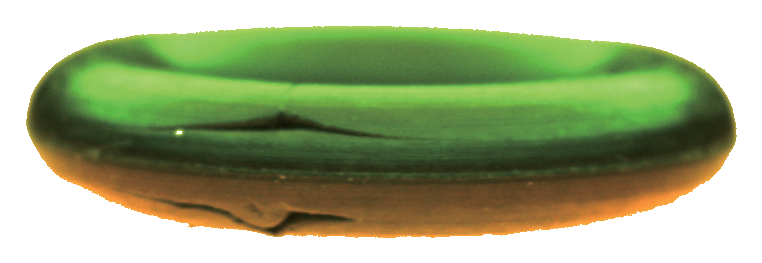

측면 결함 2
레이아웃 참고
3
치수 / 레이아웃

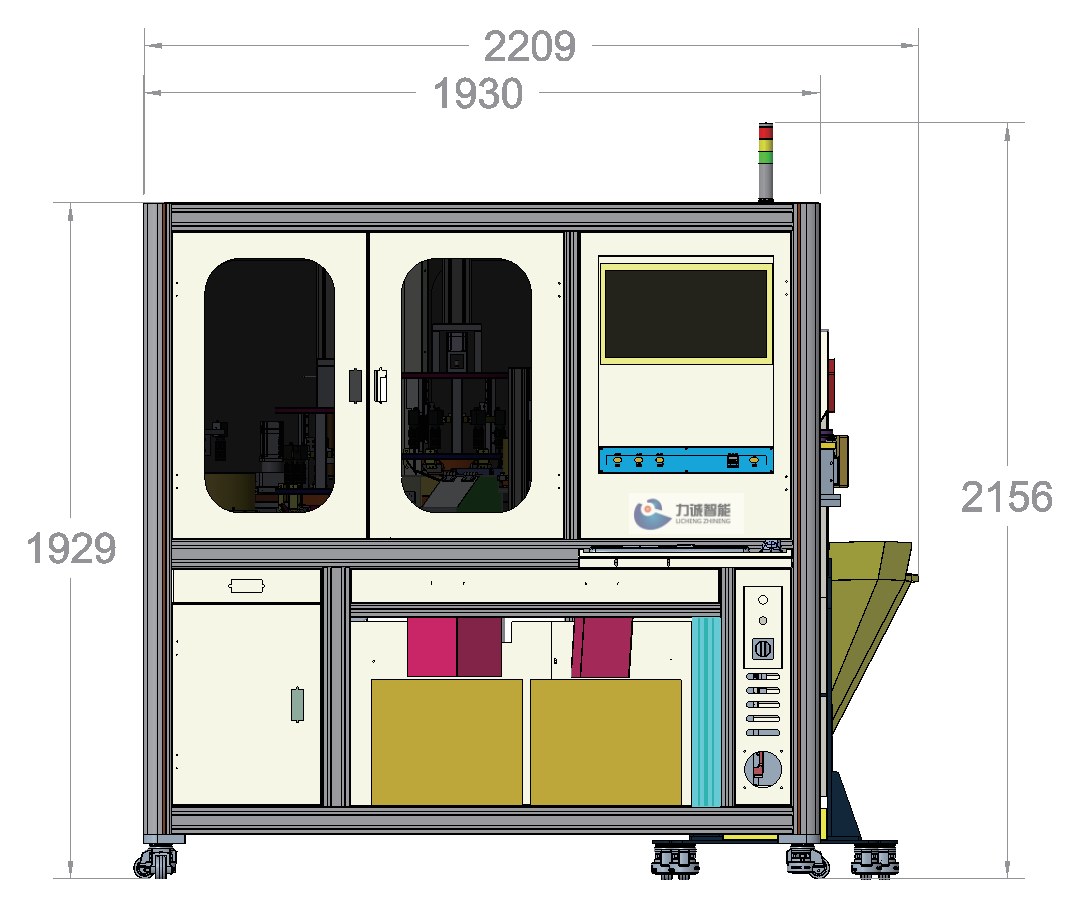

정면도
치수 / 레이아웃

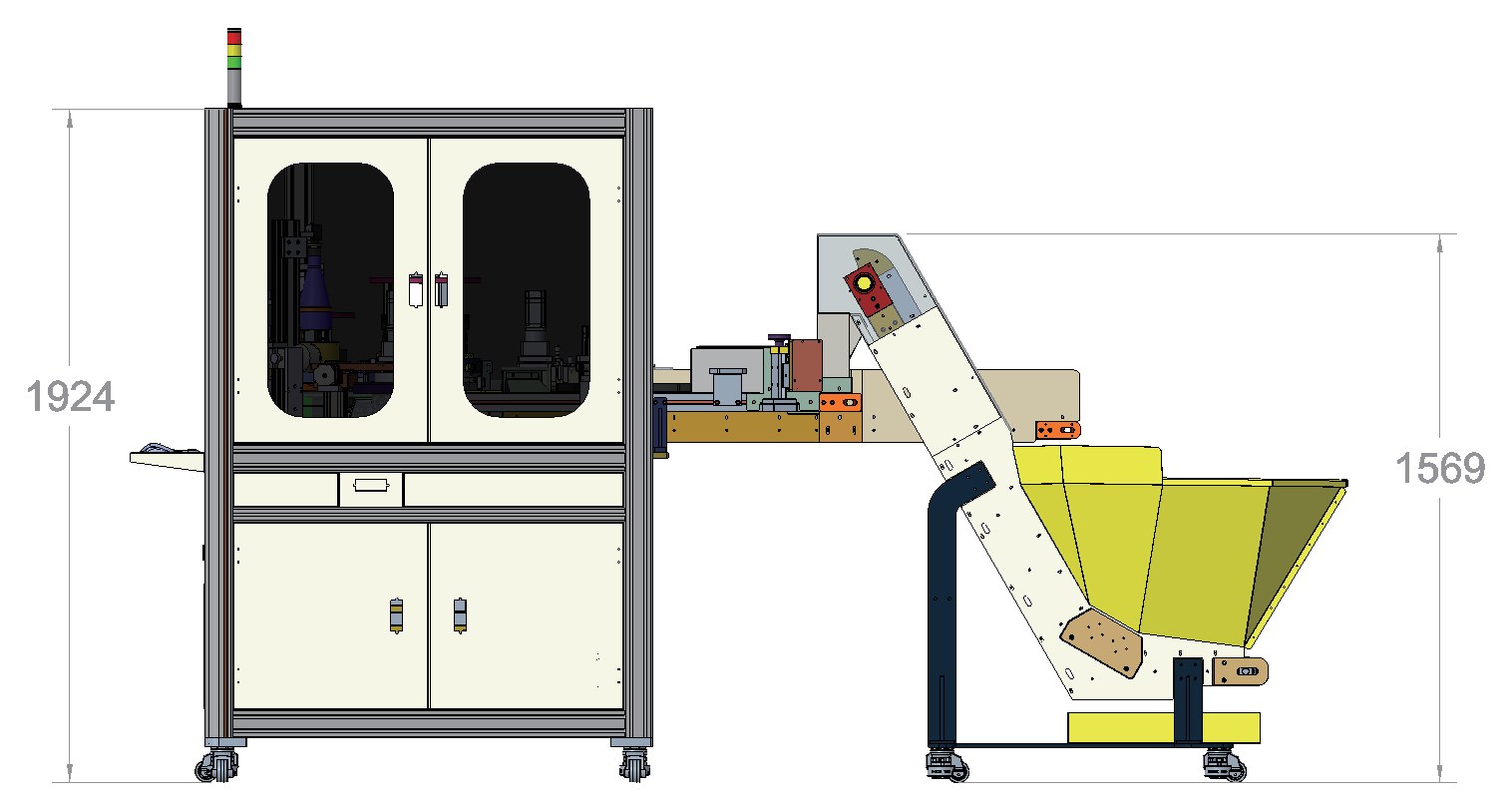

측면도
치수 / 레이아웃

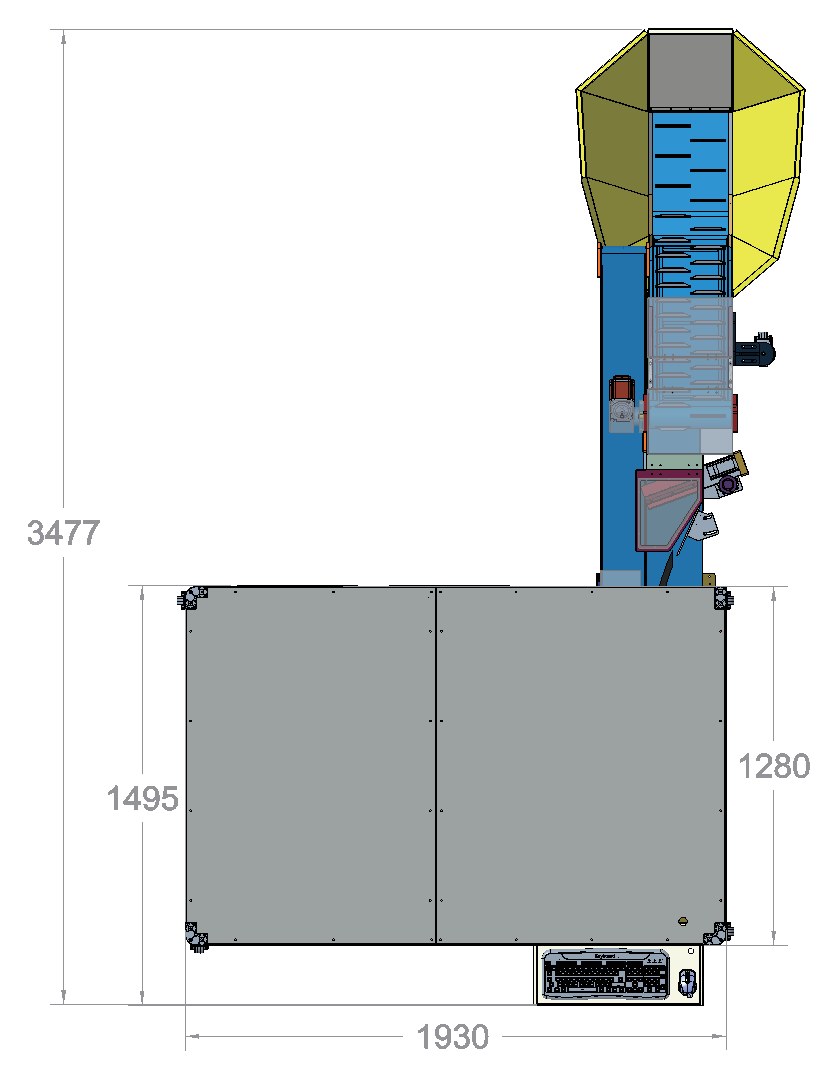

상면도
Fit
적합한 장면
- 대형 링형 부품 전주면 검사
- 측면 균열, 원주 변형, 가장자리 결함
- 다중 카메라와 다공정 조합이 필요한 현장
Boundary
구성 경계
- 제품 경도와 표면 반사가 촬영에 영향
- 속도, 클램핑 및 이송 방식은 샘플로 검증
Input
준비 권장 자료
- 대형 결함 샘플
- 경도, 외경, 두께 범위
- 목표 생산량과 이송 제한
Features
장비 특징
- 대형 제품의 전체 둘레 검사를 커버
- 다중 카메라와 다공정 조합 지원
- 일반 평면 검사로 보기 어려운 측면 문제에 적합
- 선별, 통계 및 포장 흐름과 연동 가능
Options
선택 모듈
- 360도 검사 공정
- 측면 카메라
- AI 균열 알고리즘
- 다공정 구조
- 자동 선별
- 맞춤형 이송
Reference Specs
참고 사양
| 장비 구조 | 대형 360 구조 |
|---|---|
| 카메라 구성 | 9-28대 카메라 |
| 참고 직경 | 6-50 mm / 10-80 mm |
| 참고 두께 | 1-6 mm |
| 참고 속도 | 약 600 pcs/min |
| 장비 크기 | 1930×1280×1929 mm |
최종 구성, 속도 및 검사 정확도는 샘플, 결함 기준 및 생산 속도에 따라 확인해야 합니다.
Next Step
맞춤 솔루션 받기
제품 사진, 크기 범위, 소재, 결함 샘플, 생산량 목표 및 상하차 방식을 보내주시면 장비 구성 전 검사 가능성을 평가할 수 있습니다.
