Overview
设备概述
SCrack360 通过挤压和多角度视觉采集观察产品周向状态，适合需要全周向裂纹、变形和表面异常识别的橡胶环形件。
Inspection
可检测项目
Samples & Layout
样品图片与布局参考
用于环形件 360 度裂纹、变形和表面异常检测。
样品图片
8
样品图片

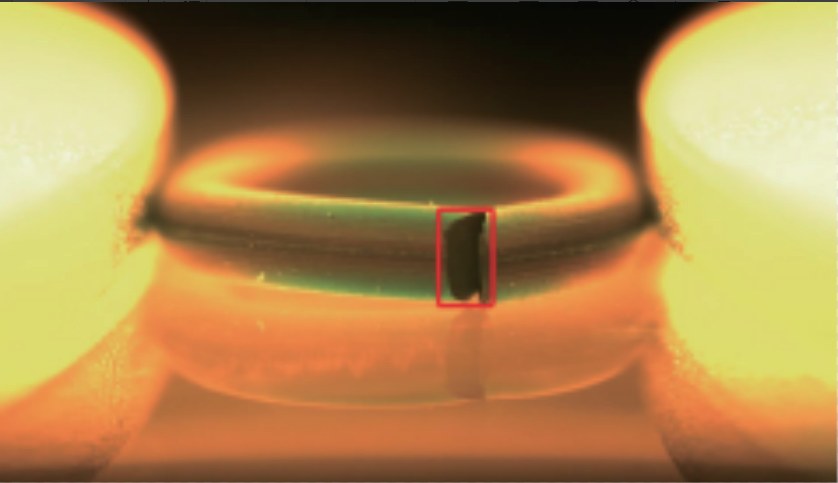

开裂样品
样品图片

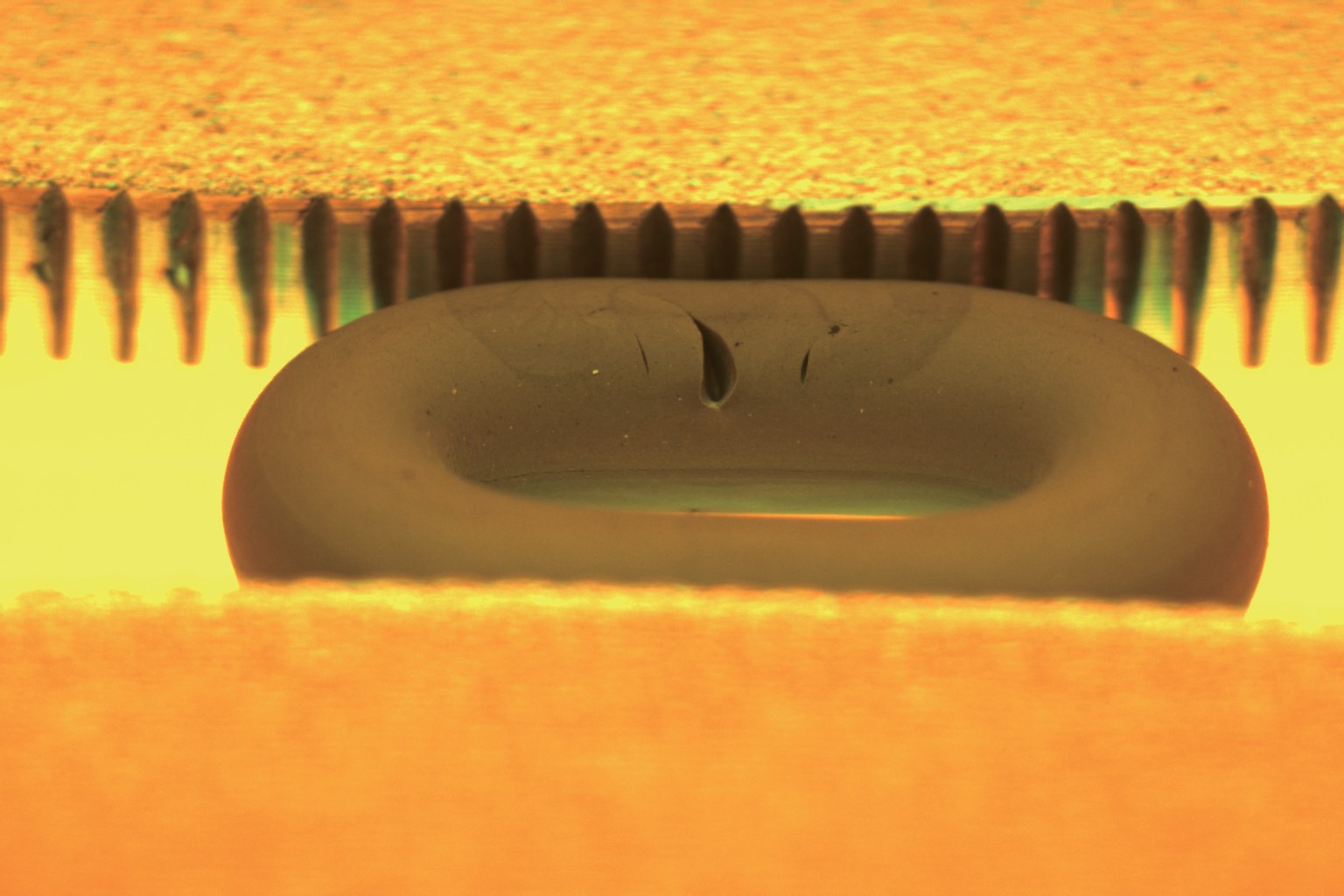

侧边裂纹 1
样品图片

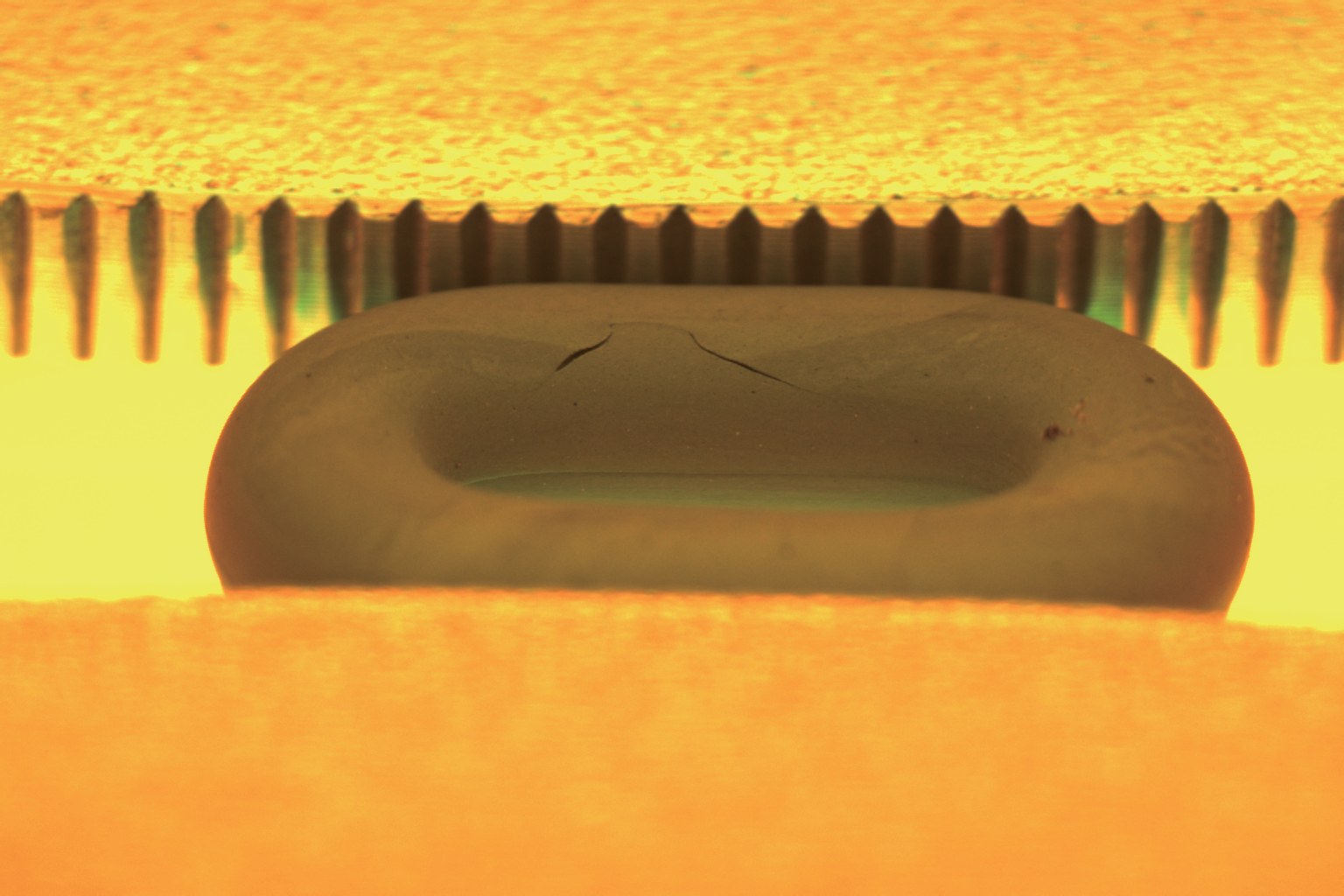

侧边裂纹 2
样品图片

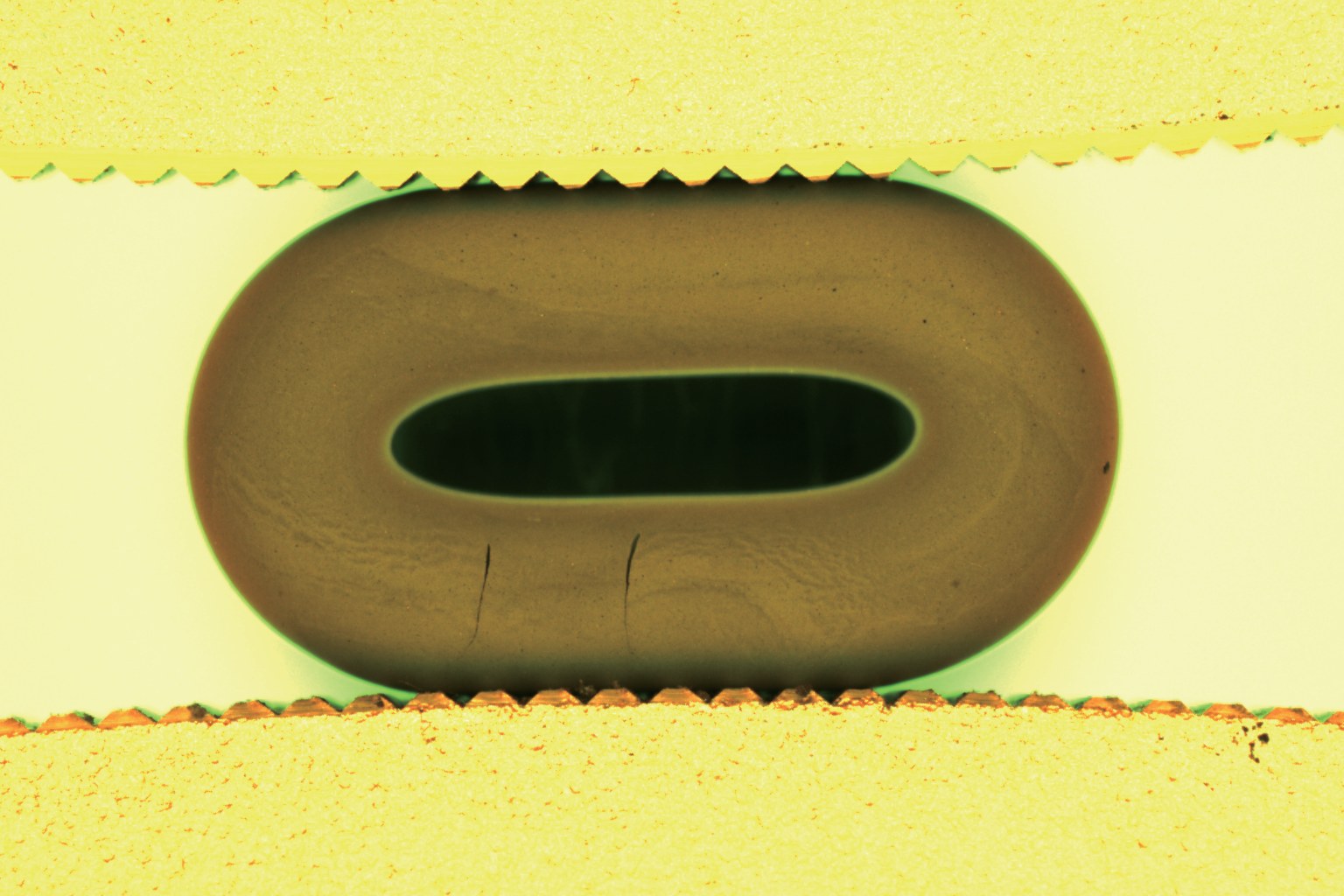

侧面外观 1
样品图片

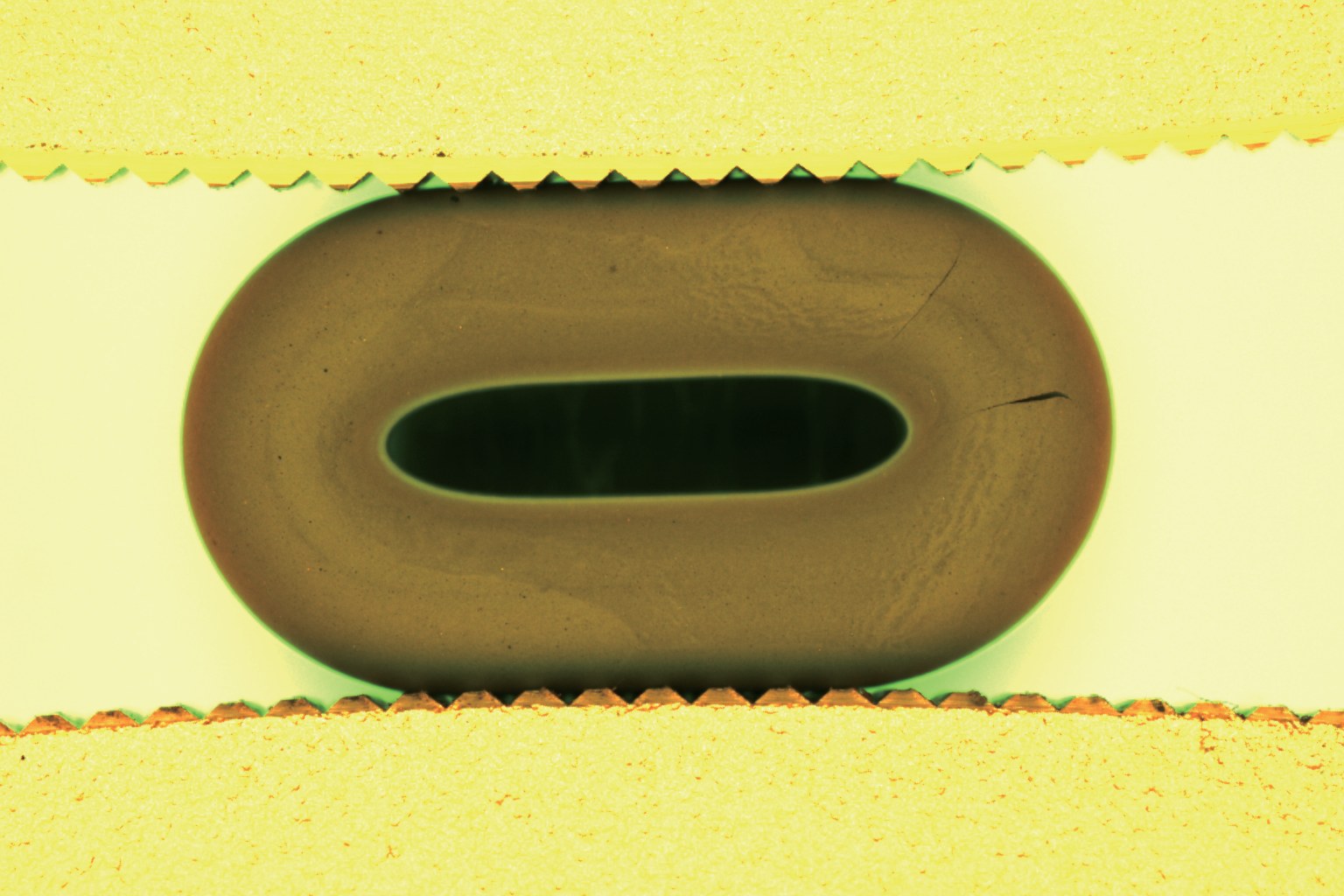

侧面外观 2
样品图片

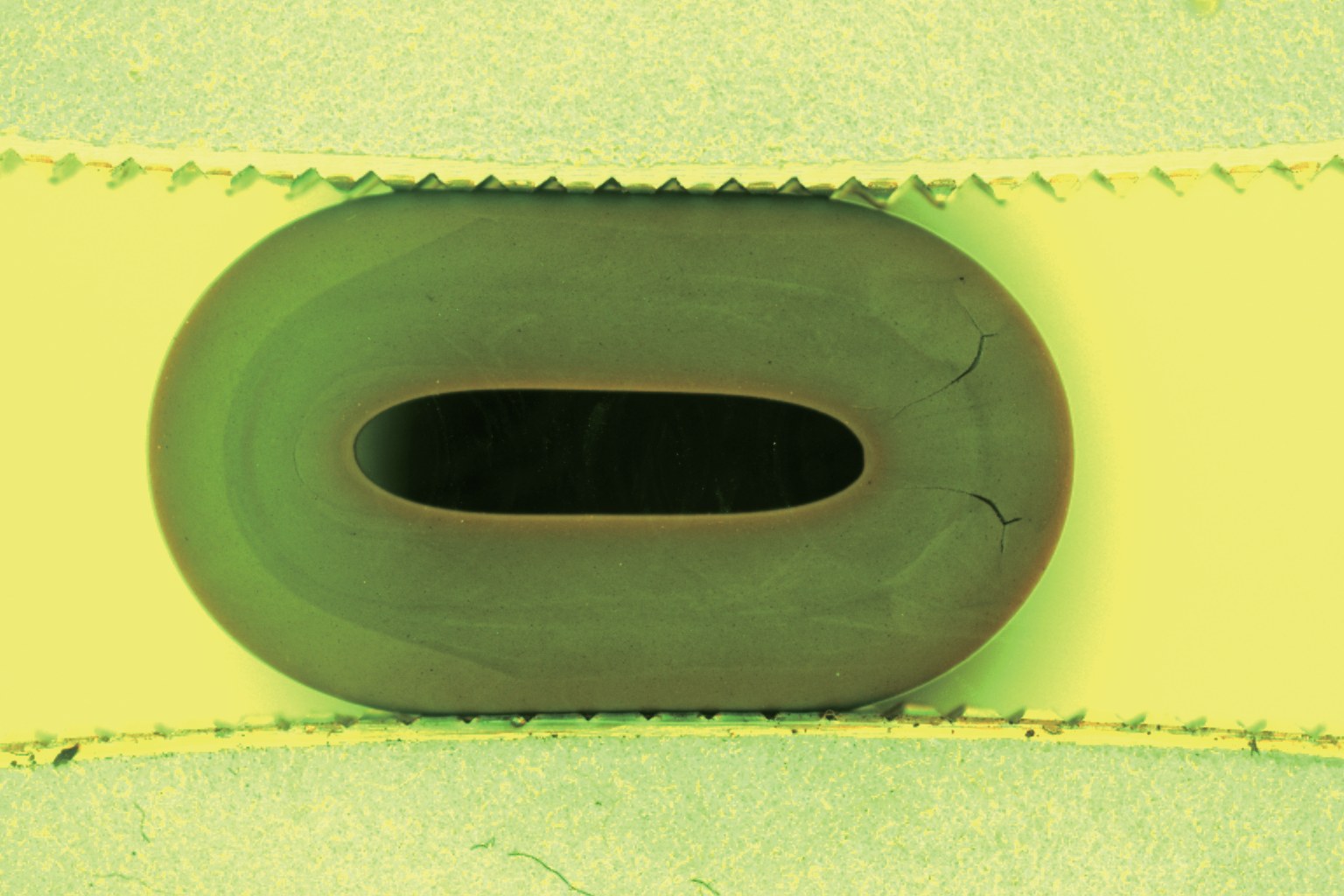

侧面外观 3
样品图片

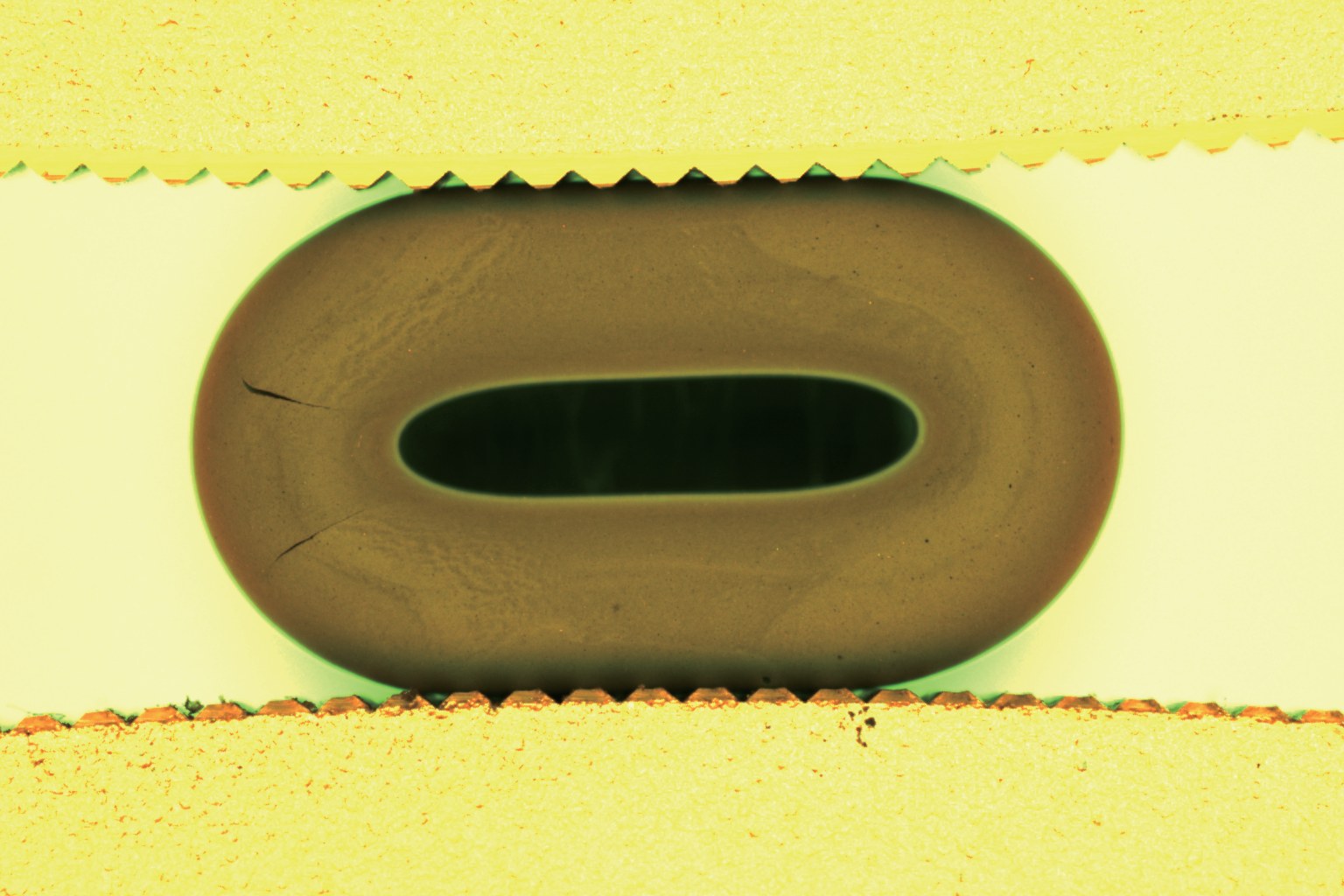

侧面外观 4
样品图片

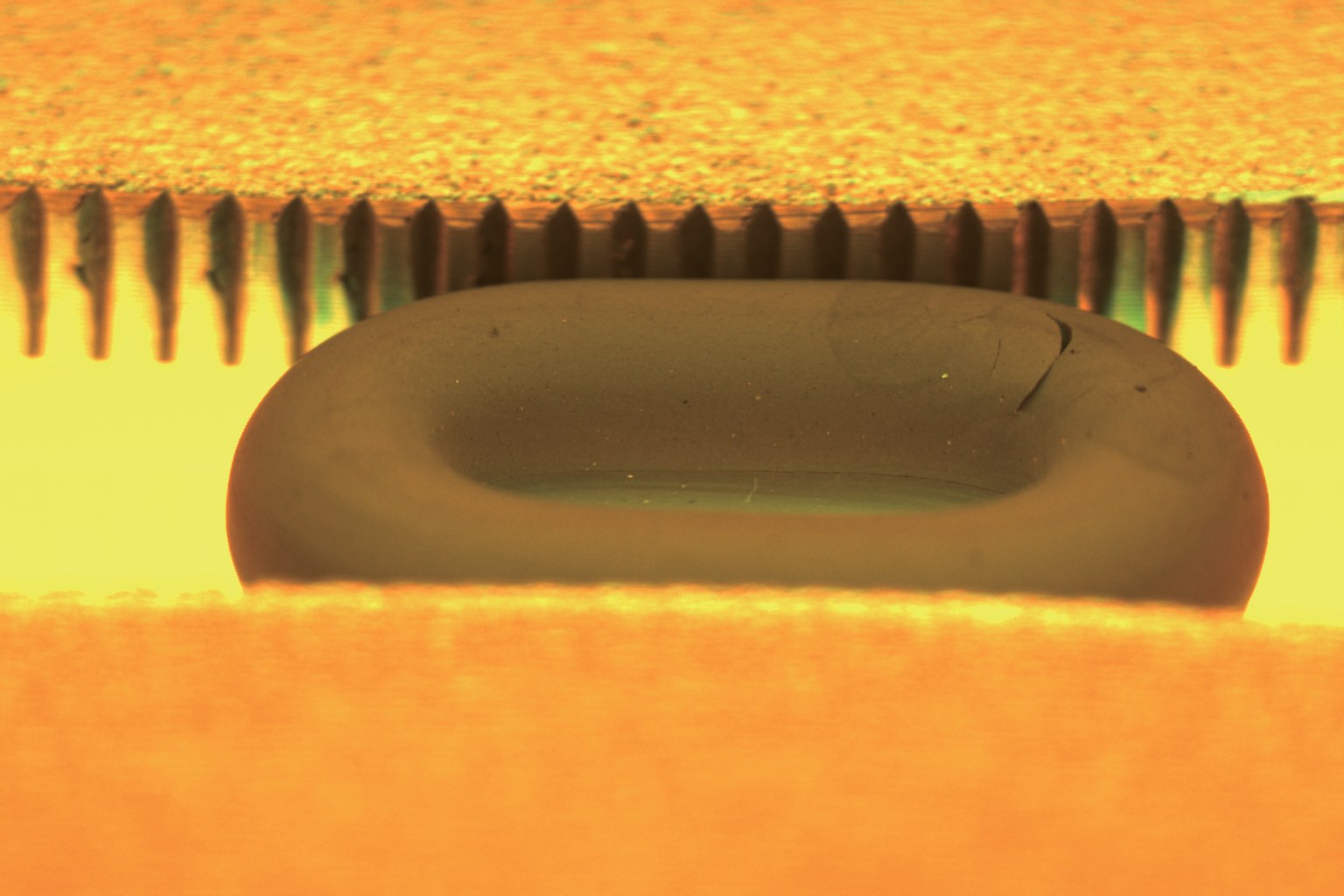

侧边裂纹 3
布局参考
3
尺寸 / 布局图

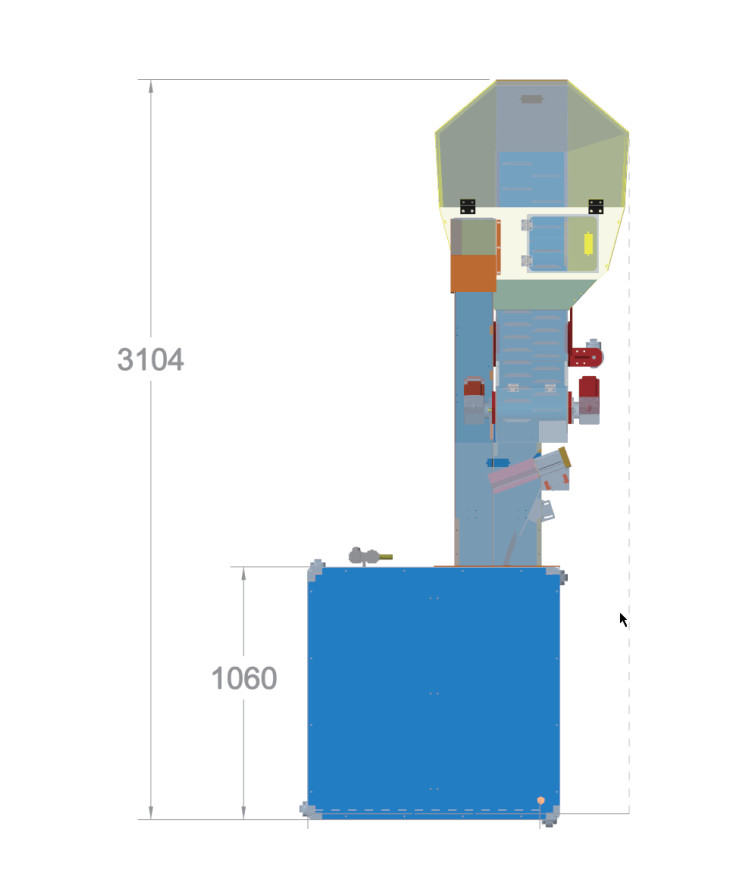

俯视图
尺寸 / 布局图

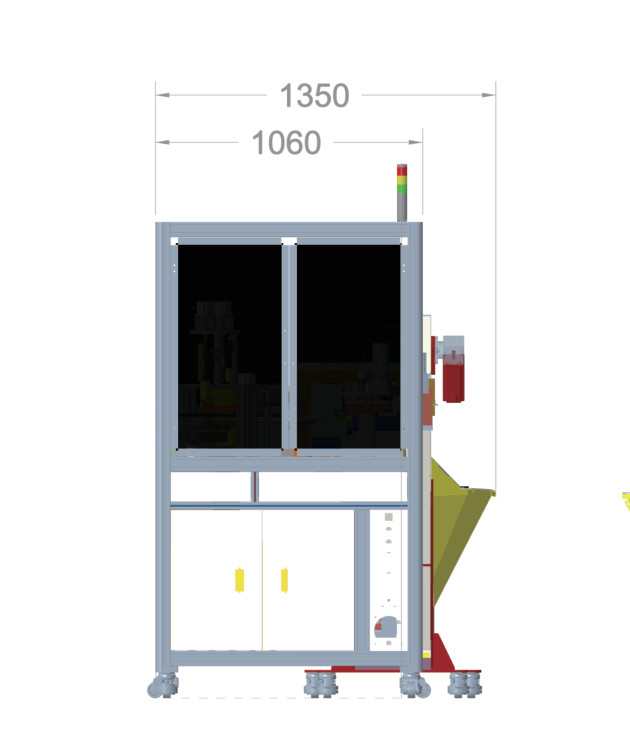

正视图
尺寸 / 布局图

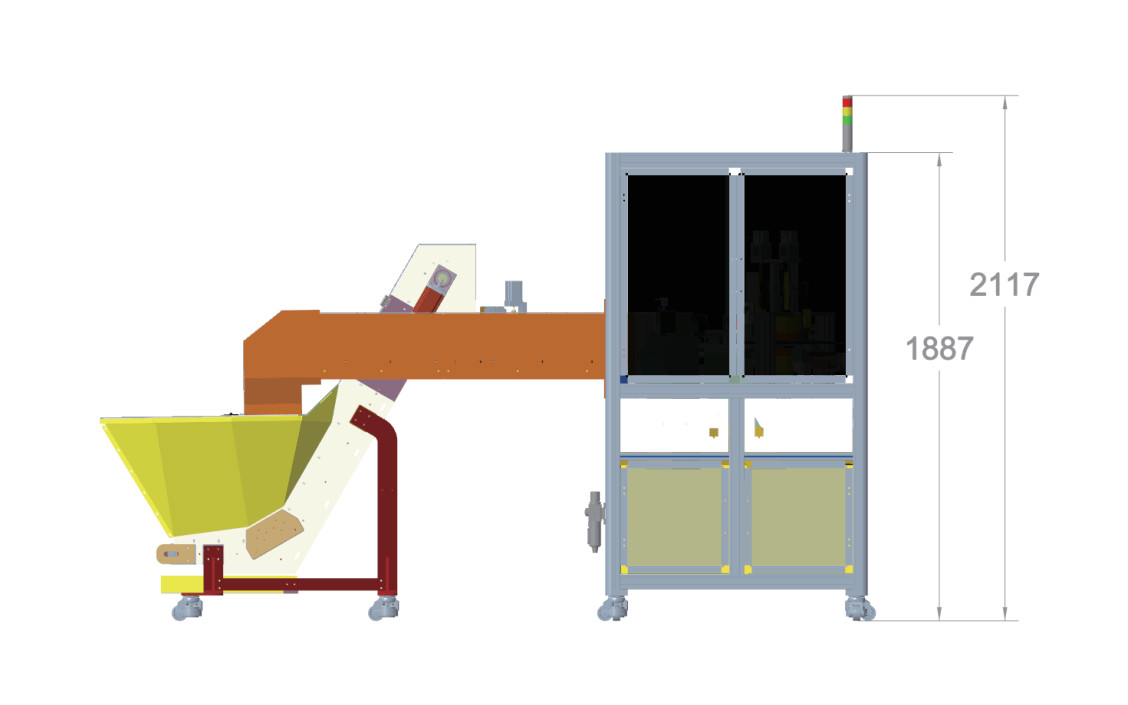

侧视图
Fit
适合场景
- 侧面裂纹、边缘缺口、周向变形
- 普通平面相机难覆盖的环形件
- 需要全周向观察的弹性橡胶件
Boundary
配置边界
- 硬度、直径和表面状态会影响挤压展开
- 非环形或不可挤压产品需重新评估结构
Input
建议准备资料
- 侧边缺陷样品
- 产品硬度与直径范围
- 可接受 / 不可接受裂纹边界
Features
设备特点
- 面向环形件全周向观察场景
- 适合常规单面检测难以覆盖的裂纹和侧面缺陷
- 可根据产品直径和硬度调整夹持、挤压和成像方案
- 支持与自动上料、分选和统计模块组合
Options
可选模块
- 360 度工作台
- 侧面相机
- AI 裂纹识别
- 多工位检测
- 自动剔除
- 包装联动
Reference Specs
参考参数
| 设备结构 | 挤压 360 / 600mm |
|---|---|
| 相机配置 | 1-5 个相机 |
| 参考直径 | 6-50mm |
| 参考厚度 | 1-10mm |
| 参考速度 | 约 120 件/分钟 |
| 设备尺寸 | 1060×1060×1889mm |
具体配置、速度和检测精度需结合样品、缺陷标准和现场节拍确认。
Next Step
获取匹配方案
请提供产品照片、尺寸范围、材质、缺陷样本、产能要求和上下料方式，力诚可先评估检测可行性。
